LayPLAN SUITE

Plánovanie lešení so softvérom LayPLAN SUITE – softvér pre profesionálov

Čas a materiál sú rozhodujúce faktory pri stavbe lešenia. Aby ste ich využili čo najefektívnejšie, spoločnosť Layher ponúka praktický softvér na plánovanie lešení: LayPLAN SUITE.

Tento nástroj umožňuje presné a rýchle navrhovanie lešení, optimalizáciu materiálov a zvýšenie efektivity priamo vo fáze plánovania – s dôrazom na bezpečnosť, hospodárnosť a spoľahlivosť.

Benefity
pre vás

Transparentnosť

Prehľadnosť v každom kroku práce a kontrola nákladov.

Ziskovosť.

Vyššia bezpečnosť a ziskovosť pri každom projekte.

Istota v plánovaní

Presné plánovanie a dodržiavanie termínov v každej fáze projektu.

LayPLAN SUITE od Layher

LayPLAN CLASSIC

S modulmi LayPLAN CLASSIC pre systémy Allround a Blitz/Speedy je možné rýchlo a jednoducho konfigurovať individuálne riešenia lešení: či už ide o kruhové alebo fasádne lešenia zo systému Blitz/Speedy, o klietkové lešenia a samostatne stojace veže zo systému Allround alebo o konštrukcie s dočasnými strechami.Po zadaní rozmerov a požadovaného variantu montáže LayPLAN CLASSIC za niekoľko sekúnd poskytne návrh lešenia vrátane kotvenia, zavetrenia a bočnej ochrany. Počas návrhu sa priebežne vypočítava a zobrazuje celková dĺžka, výška a plocha podľa aktuálneho plánu. Na jedno kliknutie je možné vytvoriť zoznam materiálu a vytlačiť ho spolu s montážnym náčrtom oblasti a celkovou hmotnosťou.Toto riešenie zároveň zlepšuje logistiku – zabezpečuje, že požadovaný materiál bude vždy tam, kde je potrebný.

LayPLAN CAD

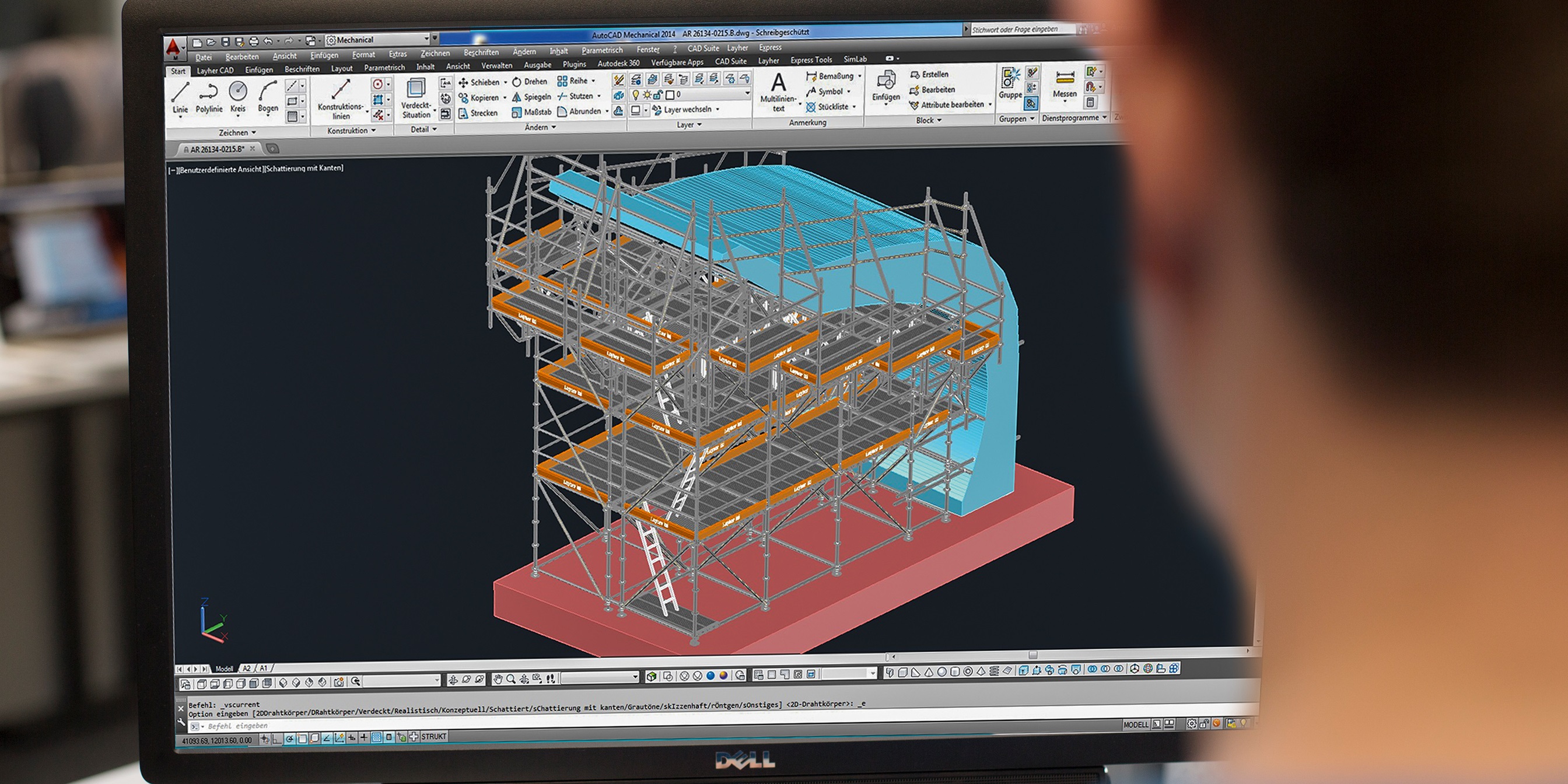

LayPLAN CAD je doplnok pre CAD systémy Autodesk AutoCAD a BricsCAD od Bricsys. Je ideálny pre individuálny návrh lešenia. Vďaka integrácii do LayPLAN SUITE je možné základné plánovanie spracovať automatizovane pomocou overeného LayPLAN CLASSIC. Projektové dáta sa rýchlo zaznamenávajú pomocou vstupných formulárov, čo šetrí čas pri každej objednávke. Dáta sa následne jednoducho exportujú do AutoCAD alebo BricsCAD, ktoré ponúkajú ďalšie možnosti pre detailné 3D plánovanie s použitím LayPLAN CAD. S pomocou objemového vykreslenia je možná vizuálna kontrola kolízií. Projektanti lešení môžu pomocou praktickej vyhľadávacej funkcie s náhľadovým obrázkom nájsť nielen rozsiahlu knižnicu jednotlivých dielov Layher, ale aj už predpripravené zostavy, čo ešte viac zrýchľuje prácu na návrhoch. Detailné výkresy je možné následne vytlačiť alebo exportovať ako 3D model, napríklad na profesionálne prezentácie zákazníkom alebo na zdieľanie 3D modelov. Bezproblémový je aj prenos do vizualizačného alebo animačného softvéru. To umožňuje projekty plánovať nielen ekonomicky a prispôsobovať ich presne aktuálnym požiadavkám, ale aj profesionálne ich prezentovať zákazníkom. Modul LayPLAN CAD je dostupný v nemeckom, anglickom, francúzskom a španielskom jazyku.

Info

LayPLAN TO RSTAB

LayPLAN TO RSTAB umožňuje pohodlne a rýchlo preniesť konštrukcie lešenia Allround, navrhnuté v AutoCADe pomocou LayPLAN CAD, do rámcového programu RSTAB od spoločnosti Dlubal. Tento prenos eliminuje potrebu opätovného modelovania v programe na výpočty, čím šetrí čas a zároveň minimalizuje riziko chýb. Rozhranie LayPLAN TO RSTAB okrem geometrie návrhu prenáša aj všetky staticky dôležité informácie vrátane údajov o prierezoch, materiáloch, typoch prútov, excentricitách a definíciách nelineárnych spojov v súlade s povoleniami. To umožňuje efektívne a presné vykonávanie statických výpočtov pre vaše projekty.

LAYPLAN MATERIALMANAGER

LayPLAN MATERIALMANAGER je súčasťou LayPLAN CLASSIC aj LayPLAN CAD. Z oboch programov možno automaticky generovať zoznamy materiálov, ktoré sa následne prenesú do LayPLAN MATERIALMANAGER na ďalšiu úpravu. Umožňuje vytvárať jednoduché zoznamy materiálov alebo rozdeliť viaceré časti stavby do rôznych zoznamov, čím je možné samostatne posudzovať ceny a hmotnosti. Pre lepšiu orientáciu sa v programe zobrazujú náhľadové obrázky komponentov, ktoré je možné voliteľne zahrnúť aj do tlačeného výstupu. To zjednodušuje identifikáciu lešenárskych prvkov počas nakládky a montáže.

LayPLAN VR

Bezplatný nástroj LayPLAN VR Viewer umožňuje virtuálne prehliadky lešenárskych konštrukcií, poskytujúce realistický priestorový dojem z celkovej situácie. Je to veľmi užitočný nástroj, napríklad pri koordinácii práce rôznych profesií na stavenisku alebo pri hodnotení bezpečnosti práce. Na základe údajov z LayPLAN CAD môže Layher vytvoriť VR modely, ktoré sa následne zobrazia v LayPLAN VR Viewer. Pre zobrazenie virtuálnej prehliadky je potrebné pripojiť samostatné VR headset (napríklad Oculus Rift alebo HTC Vive) k PC. Voliteľne je možné LayPLAN VR Viewer spustiť aj v režime Desktop bez potreby VR headsetu.

LayPLAN Rolling Tower

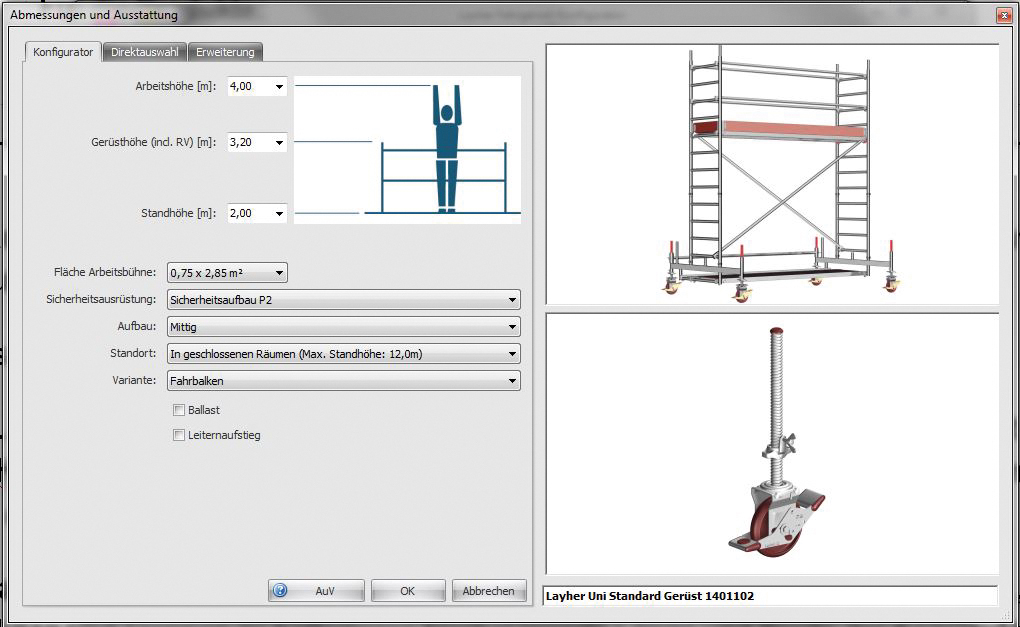

Pomocou LayPLAN Rolling Tower-Configurator je možné rýchlo a jednoducho vybrať štandardné riešenia mobilných lešení. Po zadaní pracovnej výšky, požadovaného pracovného priestoru a výbere rovnakých konštrukčných prvkov, program poskytne ponuku riešenia vrátane obrázkov a zoznamov materiálov. Možno si vybrať aplikácie s vnútorným prístupom cez rebrík, so stenovým podopretím alebo konzolovými nosníkmi, tiež ako konštrukcie s mobilným nosníkom alebo stabilizátormi. Všetky konštrukcie sú dostupné v súlade s návodmi na montáž.

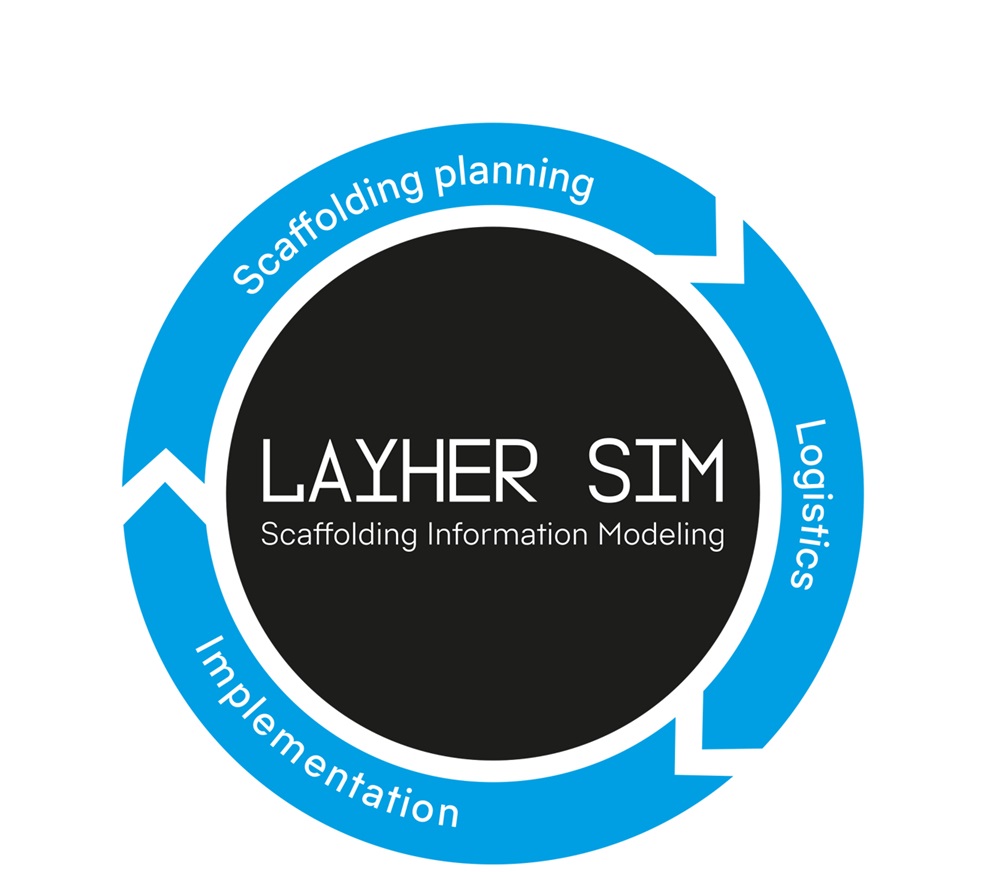

Layher SIM – Modelovanie informácií o lešení

Modelovanie informácií o lešení – skrátene SIM – je proces založený na 3D modeloch, ktorý vyvinula spoločnosť Layher tak, aby splnil špecifické požiadavky pri stavbe lešení.

SIM vám umožňuje plánovať, montovať a spravovať dočasné lešenárske konštrukcie oveľa efektívnejšie.
