Layher ALLROUND

Všestranné riešenie

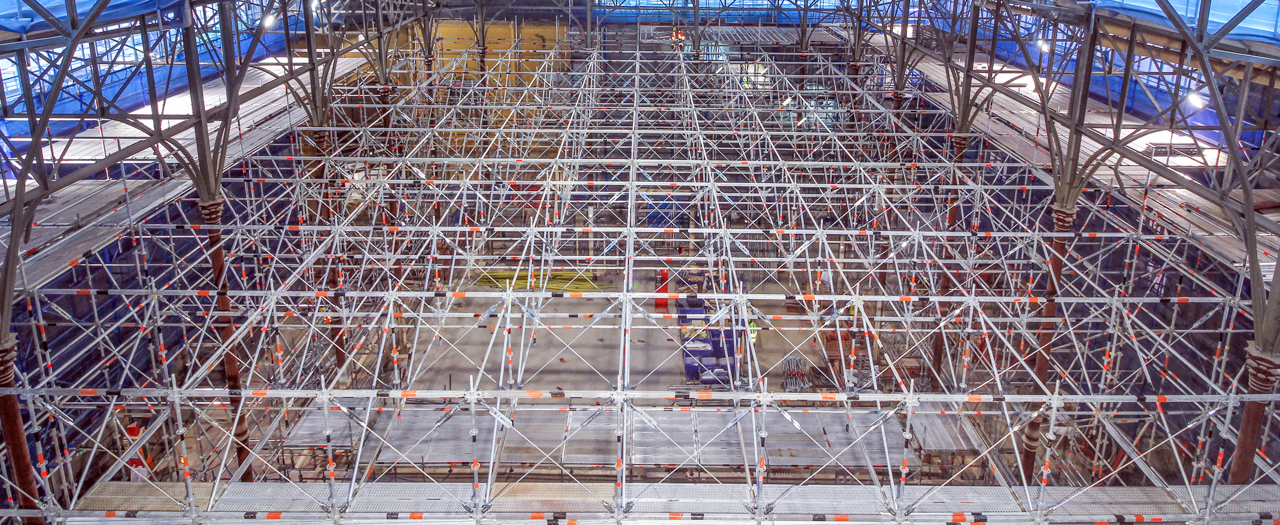

Osvedčená univerzálnosť priestorového lešenia ALLROUND® je založená na vyspelom technickom riešníspojov s technológiou Autolock, ktorá urýchľuje spájanie elementov a samotnú montáž. Lešenia ALLROUND® sa stalo na trhu synonymom priestorového lešenia. Od svojho uvedenia na trh v roku 1974 je tento systém kontinuálne zdokonaľovaný a prispôsobovaným požiadavkami našich zákazníkov. Lešenia ALLROUND® ponúka širokú škálu možností využitia: stavby, priemysel, chemické závody, elektrárne, lodenice, podujatia, podperné veže alebo závesné lešenie. V prípade náročných podmienok, požiadaviek a potreby zvýšenej bezpečnosti je lešenia ALLROUND® najvhodnejším riešením.

Benefity
pre vás

Rýchlosť

Ľahšie komponenty zvyšujú rýchlosť montáže a taktiež prepravné kapacity – čo prináša úspora peňazí.

Bezpečnejšie.

Zvýšená bezpečnosť práce počas montáže vďaka funkcii AutoLock.

Pevnosť.

Aj napriek zníženiu hmotnosti komponentov došlo k zvýšeniu ich nosnosti.

Ergonomickosť.

Redukcia fyzickej námahy vďaka zníženiu váhy komponentov.

Efektívnosť.

Jeden typ stojky pre podporné a závesné lešenia vďaka integrovanému nádstavcu. Toto riešenie šetrí čas, nakoľko odpadá náročná inštalácia nadstavca a zároveň šetrí skladovací priestor, keďže nie je potrebné skladovanie dvoch druhov stojok.

Princíp Allround

Aj pri veľmi náročných pôdorysoch, zložitých situáciach a zvýšených bezpečnostných požiadavkách je Allround vždy rýchlejšou, bezpečnejšou a hospodárnejšou voľbou.

S Layher Allround – z ocele alebo hliníka – investujete do dokonale prepracovaného a kompletného systému, ktorý disponuje všetkými potrebnými schváleniami pre rýchlu, bezpečnú, ekonomickú a mimoriadne flexibilnú výstavbu lešenia.

Výsledok špičkového inžinierstva: v dokonale navrhnutej Allround rozete je možné vytvoriť až osem spojení na jednej úrovni v rôznych uhloch.

Montáž systému je intuitívna.

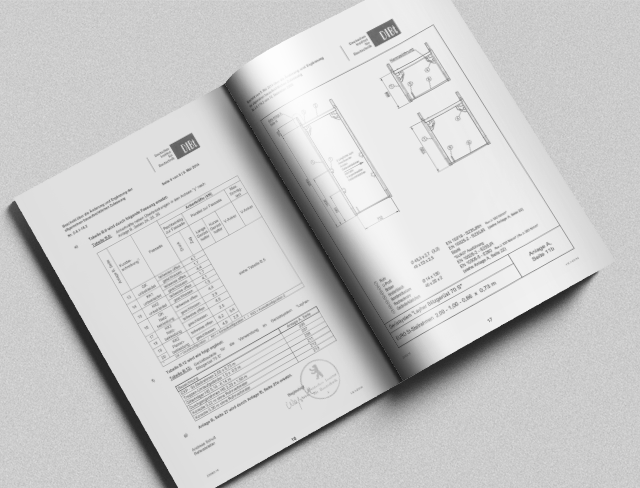

Rozsiahle schválenia stavebných predpisov:

ALLROUND® lešenie Ľahké Z-8.22-939
Oceľové ALLROUND® lešenie Z-8.22-64 podľa EN 12811
ALLROUND® lešenie LWv Z-8.22-949
ALLROUND® lešenie hliníkové Z-8.22-26.1

K dispozícii sú ďalšie medzinárodné schválenia.

Layher Allround – Lightweight

PRÍSLUŠENSTVO ROZŠIRUJÚCE VYUŽITIE PRIESTOROVÉHO LEŠENIA ALLROUND®

Hliníkový nosník Twixbeam

multifunkčné riešenie s možnosťou použitia pre podporné nosníky, závesné lešenia a široké pracovné plošiny. TwixBeam je multifunkčný nosník pre lešenie a podperné konštrukcie.

Hliníkový nosník Flexbeam

Hlinikový FlexBeam – rýchlosť montáže a optimálne využitie je receptom na ekonomické využitie lešenia. Hliníkový systém FlexBeam je toho najlepším príkladom. Vďaka vysokej nosnosti je správnym riešením pre nosné a závesné lešenie. Integrovaný systém umožňuje jednoduchú montáž a úplnú kompatibilitu so systémom ALLROUND® . Výhody oproti oceľovým priehradovým nosníkom 450:

Ohybová únosnosť je až 2,5 – krát vyššia, to znamená, že sú možné väčšie vzdialenosti medzi stojkami pri podpernom aj zavesnom lešení – maximálny prípustný ohybový moment M = 34,1kNm.
Šmyková únostnosť je 7 krát vyššia, bez ohľadu na miesto zaťaženia. Maximálna prípustná šmyková sila je 127kN.
Konštrukčná výška je o 17 cm nižšia, čo zväčšuje možnosť zachovania svetlej výšky pod nosníkmi.
Vynechanie stuženého tlakového pásu.
U – podlahy je možné priamo do nosníka FlexBeam. Podlahy je možné zaistiť novým ľahko inštalovateľným poistným systémom proti nadvihnutiu.

Zur Layher Info

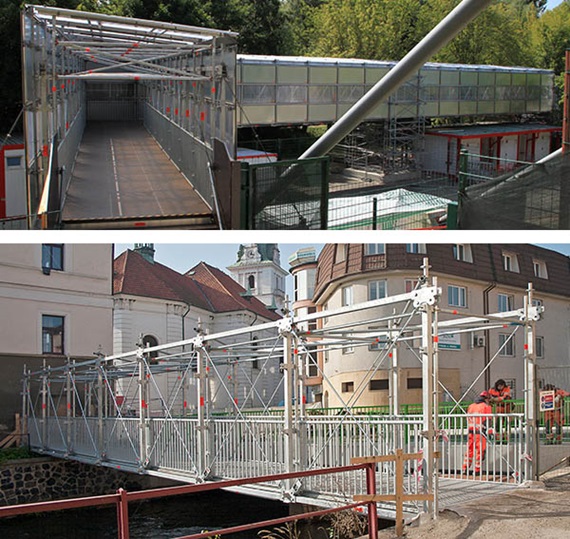

Bridging system

premosťovací systém je ideálne rozšírenie priestorového lešenia Layher ALLROUND® : s niekoľkými prídavnými komponentami je riešením pre širokorozponové lávky alebo nosné konštrukcie pre veľké zaťaženie.

Chodci môžu byť chránení vďaka systému Protect.
Možnosť montáže so všetkými podlahami systému Layher.
Rýchla možnosť vďaka bezskrutkovým spojom čapmi a klinovými hlavami.
Flexibilná dĺžka v štandardných rozmeroch 2,07 m alebo 2,57 m.
Zosilnenie lešení, plošín a striech.
Možnosť premostenia do dĺžky až 30 m.
Možnosť montáže na spevnenej ploche a umiestnenie na miesto pomocou žeriavu.

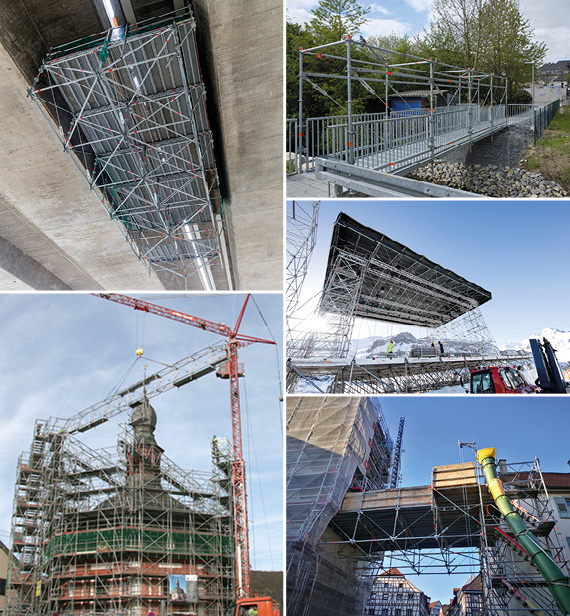

FW System

Vďaka pridaniu iba troch ďalších komponentov k systému ALLROUND® teraz existuje ešte lepšie a ekonomickejšie riešenie pre aplikáciu premostenia a vystuženia: systém ALLROUND® FW. Tento systém pozostáva zo stojky, horného a dolného pásu a dĺžkovo nastaviteľnej diagonálnej tyče systému ALLROUND® FW. Rýchlu montáž zabezpečuje bezskrutkový spôsob spojov a klinové hlavy.

Vysoká nosnosť vďaka konštrukčnej výške a oceľovému materiálu.Neobmedzený spôsob využitia: plošiny, konzolový nosník, strešné konštrukcie.
Jednoduchá manipulácia vďaka nízkej hmotnosti.
100% kompatibilita so systémom ALLROUND® .

Podperné lešenie TG60

navrhli sme podperný rám TG 60 špeciálne pre potreby podperných konštrukcii. Všetky rámy sú symetrické, takže pri montáži nie sú potrebné diagonálne vystuženia. Podperný rám TG 60 je veľmi rýchlou, jednoduchou a flexibilnou konštrukciou, ktorá má vysokú nosnosť a unesie záťaž 6 ton na stojku.

Viac ako 30% úspora času pri montážia demontáži v porovnaní s konštrukciami, ktoré sa skladajú z jednotlivých komponentov.
Bezpečná vertikálna montáž vďaka bočnému systému ochrany.
100% kompatibilita so systémom priestorového lešenia ALLROUND® .
Možnosť montáže po častiach na zemi a následne umiestnenie pomocou žeriavu.
Jednoduché upevnenie kolies, čo umožní premiestňovanie veží a šetrí čas, nakoľko nie je potrebná montáž a demontáž.
Dĺžky polí podperných veži je možné variabilne prispôsobovať podľa potrieb debnenia alebo zaťaženia.

Schodiskové veže

rýchla montáž a bezpečné používanie. Schodiskové veže z priestorového lešenia ALLROUND® zaisťuje efektívny a bezpečný prístup na stavbu. Je možné montáž po jednotlivých moduloch a následne premiestnenie za pomoci žeriavu.

Paralelné alebo striedavé ramenná môžu byť navrhnuté podľa potrieb zákazníka.
Povolená nosnosť 2,0 kN/m².
Možnosť zvoliť rôzne širky (1,09 m, 1,57 m, 2,07 m).
Typové schválenie umožňuje montáž do výšly až do približne 115 m.

Layher ponúka širokú možnosť schodiskových veží:

Schodisková veža pre nedokončené stavby.
Schodisková veža 500.
Schodisková veža 750.
Podestová schodisková veža.
ALLROUND® Construction 200.
Platformová schodisková veža z priestorového lešenia ALLROUND® .

Systém zábradlia

S použitím iba troch dielov – držiak zábradlia, spojka a rúra zábradlia – je zábradlie jednoducho a rýchlo namontované v súlade s požiadavkami pre všetky typy schodiska.

Ľahká hliníková rúra zabradlia s priemerom Ø42,3 mm pre pohodlné uchopenie. Ľahko sa režú a vŕtajú a tiež rýchlo čistia. Sú jednoducho upevnené na držiaky zábradlia.

Otočné spojky, umožňujú nastavenie akéhokoľvek uhla medzi 90° a 180°, zabezpečujú, že všetky prechody medzi rúrami zábradlia sú hladké a príjemné na dotyk.
Vďaka praktickej montážnej pomôcke so značkami na nastavenie je montáž držiakov zábradlia veľmi jednoduchá.

STAR frame

Hlavnou výhodou je plná kompatibilita so systémom priestorového lešenia ALLROUND® . Spája v sebe rýchlosť montáže rámového lešenia s flexibilitou priestorového lešenia ALLROUND® . S pridaním dvoch komponentov, rámu a zábradlia Layher STAR, môžete ušetriť čas pri montáži lešenia o 24%, veľkou výhodou je aj o 38% v porovnaní s konštrukciou postavenou z priestorového lešenia ALLROUND® .

Zrýchlená montáž a demontáž vďaka STAR Frame.
Montáž zábradlia bez potreby akýchkoľvek nástrojov. Červené bezpečnostné západky jasne indikujú z veľkej diaľky správnosť zabezpečenia zábradlia.
Podlahy nie sú potrebné na každej úrovni.
Ideálna voľba pre konštrukcie ako potrubné mosty alebo fasády na priemyselných budovách.

Ochranné strechy

Môžu byť použité v rôznych variantoch v závislosti od rozpätia, snehového alebo veterného zaťaženia. S ochrannými strechami môžete pracovať počas akéhokoľvek počasia, čo výrazne uľahčuje plánovanie. Výhody ochranných striech:

Rozpätie až do 40 m.
Vysoká odolnosť pred snehovým a veterným zaťažením.
Kompatibilita so všetkými systémami lešenia od spoločnosti Layher.
Tabuľky materiálov a nosnosti uľahčujú plánovanie.

Ochranný systém

Layher ochranný systém, ponúka možnosť uzavretia lešenia, ktorý je kompatibilný s priestorovým aj rámovým lešením. Ochranný systém Layher je dokonalým systémom ochrany proti hluku, prachu a poveternostným vplyvom, ktorý sa dá rýchlo inštalovať a v neposlednom rade je aj estetickým riešením. Ochranný systém Layher nie je jednorazovým riešením, ale štandardným produktom.

Výhody ochranného systému:
